凸透镜成像的规律教学图解(物理凸透镜凹透镜成像规律)

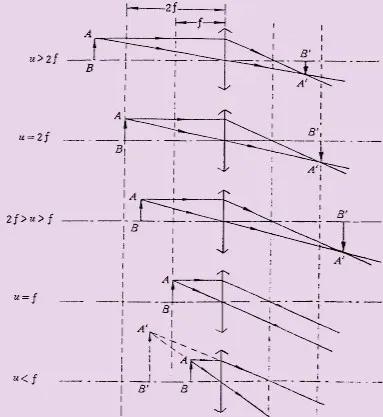

1.凸透镜的成像规律

1.1当物体到凸透镜的距离大于二倍焦距时,成倒立,缩小的实像,像到凸透镜的距离在一倍焦距与二倍焦距之间;

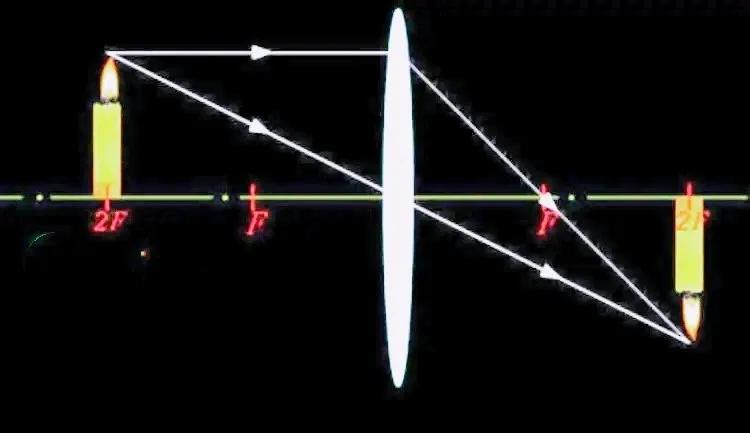

1.2当物体到凸透镜的距离等于二倍焦距时,成倒立、等大的实像,像到凸透镜的距离等于二倍焦距;

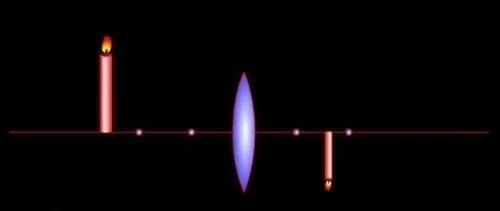

1.3当物体到凸透镜的距离大于一倍焦距且小于二倍焦距时,成倒立,放大的实像;像到凸透镜的距离在二倍焦距以外;

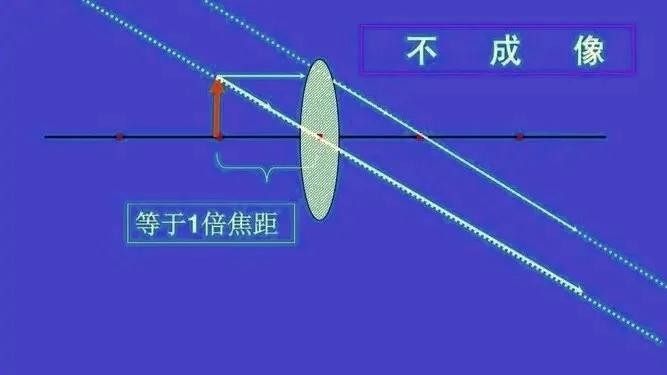

1.4当物体到凸透镜的距离等于焦距时不成像;

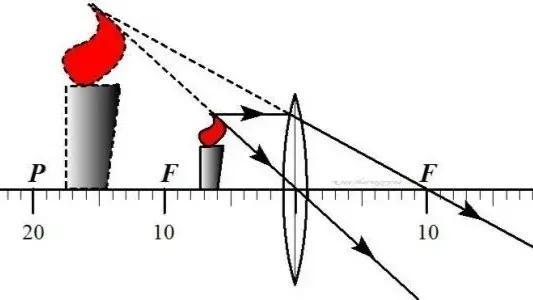

1.5当物体到凸透镜的距离小于一倍焦距时,成正立、放大的虚像,像和物在凸透镜的同侧,且像到凸透镜的距离大于物体到凸透镜的距离。

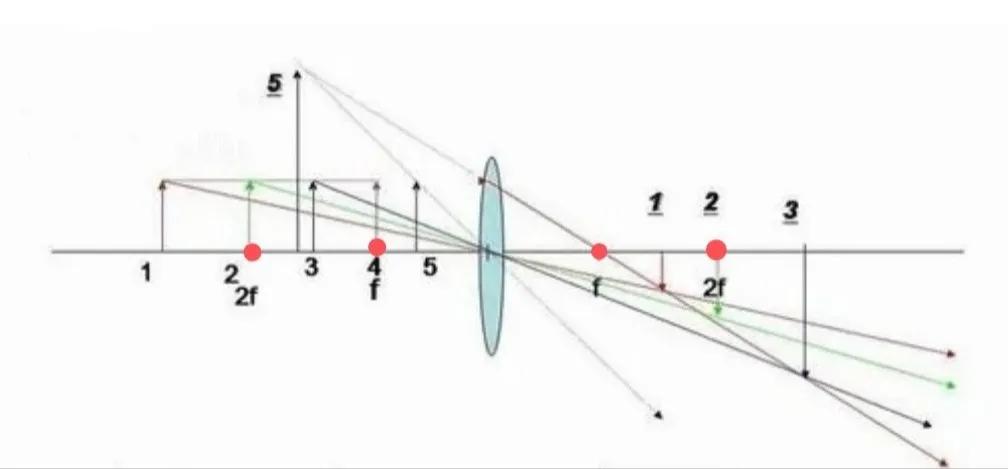

2.凸透镜成像的变化规律

通过图中对图象的比较分析可知:

2.1凸透镜成实像时,总是倒立的,物体向着凸透镜移动时,像却在远离凸透镜移动,所成的像在逐渐变大,即物近像远像变大;反之,则物远像近像变小;

2.2凸透镜成虚像时,总是正立的,物体向着凸透镜移动时,像也在向着凸透镜移动,所成的像在逐渐变小,即物近像近像变小;

2.3像物的移动速度有快、慢之分,与物体所处位置有关系:

2.3.1当成放大的像时,像的速度大于物体的速度,

2.3.2当成缩小的像时,像的速度小于物体的速度

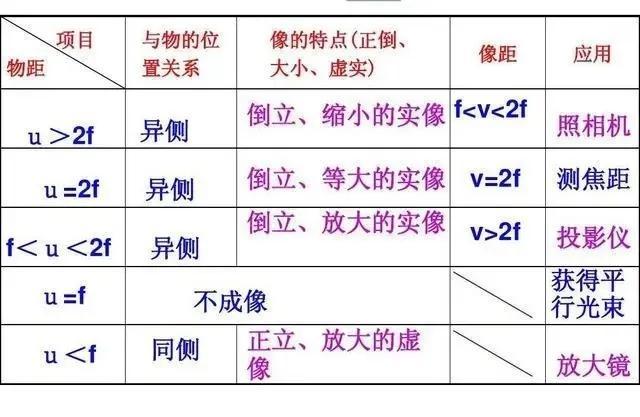

2.4凸透镜成像可以概括为二点三区域:

2.4.1二点:

①二倍焦距点“2F”是成放大与缩小像的分界点,

②一倍焦距点(焦点 F)是成实像与虚像的分界点;

2.4.2三区域:

①在u>2f区域,成缩小实像,

②在f<u<2f 区域,成放大实像,

③在u<f区域,成放大虚像。
